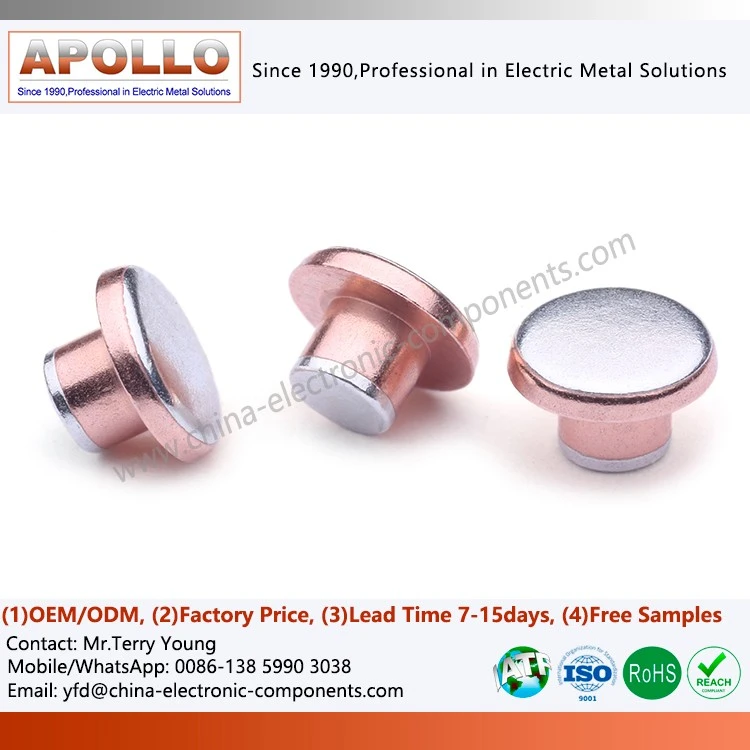

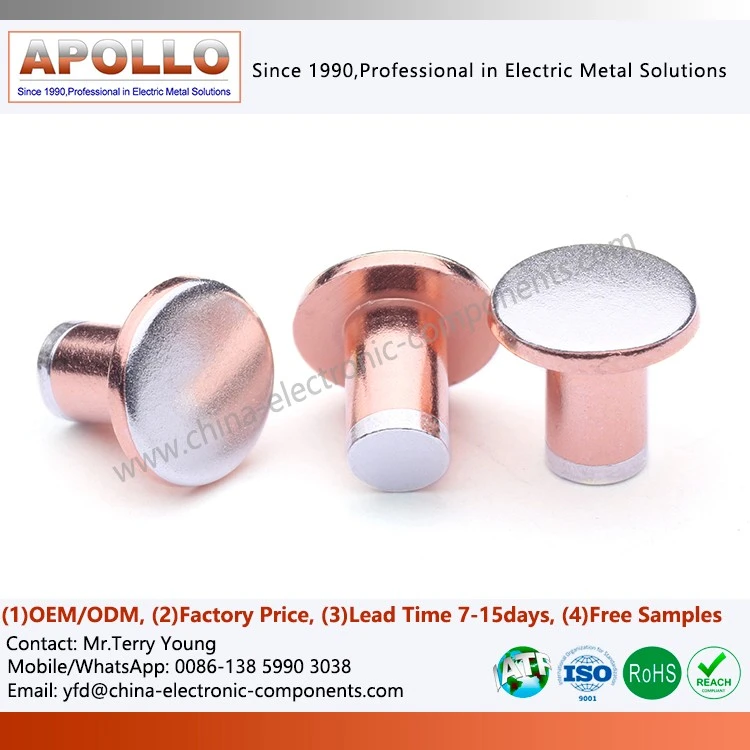

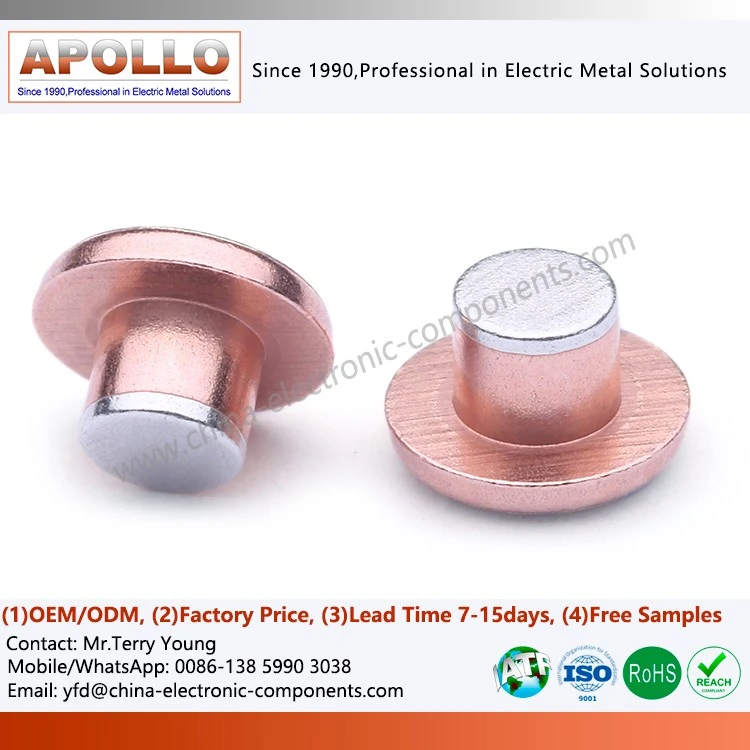

Трех-металлические контактные заклепки
Что такое три-металлические контактные заклепки?
Эта серия три-металлических контактных заклепок состоит из заклепок специальной структуры, изготовленных с помощью прецизионных металлургических процессов, с четко выраженной "сэндвичевой" микроструктурой: головка и хвостовик состоят из высокоэффективных-сплавов на основе серебра- (таких как AgSnO₂, AgCdO или AgNi), а промежуточный слой состоит из чистой меди (Cu) с высокой проводимостью.
Двойная-функциональная конструкция: головка обращена непосредственно к электрической дуге, что обеспечивает превосходную стойкость серебряного сплава к сварке и дуговой эрозии; хвостовик соединяется с контактной пружиной, используя превосходную свариваемость и стойкость к окислению серебряного покрытия; а промежуточный медный слой служит каналом для тока с низким-импедансом и опорной структурой конструкции.
Комплексное металлургическое соединение: три металлических слоя не просто физически прижимаются друг к другу; вместо этого в результате высокотемпературного процесса диффузии формируется прочная металлургическая граница соединения. Это устраняет макроскопическое межфазное тепловое сопротивление, обеспечивая стабильный ток во время операций переключения на уровне миллисекунд-.
Оптимизация динамического реагирования: геометрический центр тяжести и момент инерции заклепки, разработанный с учетом особых требований к функциям «передачи» реле, были оптимизированы для обеспечения четкого и решительного движения во время колебаний, без залипания или отскока контакта.

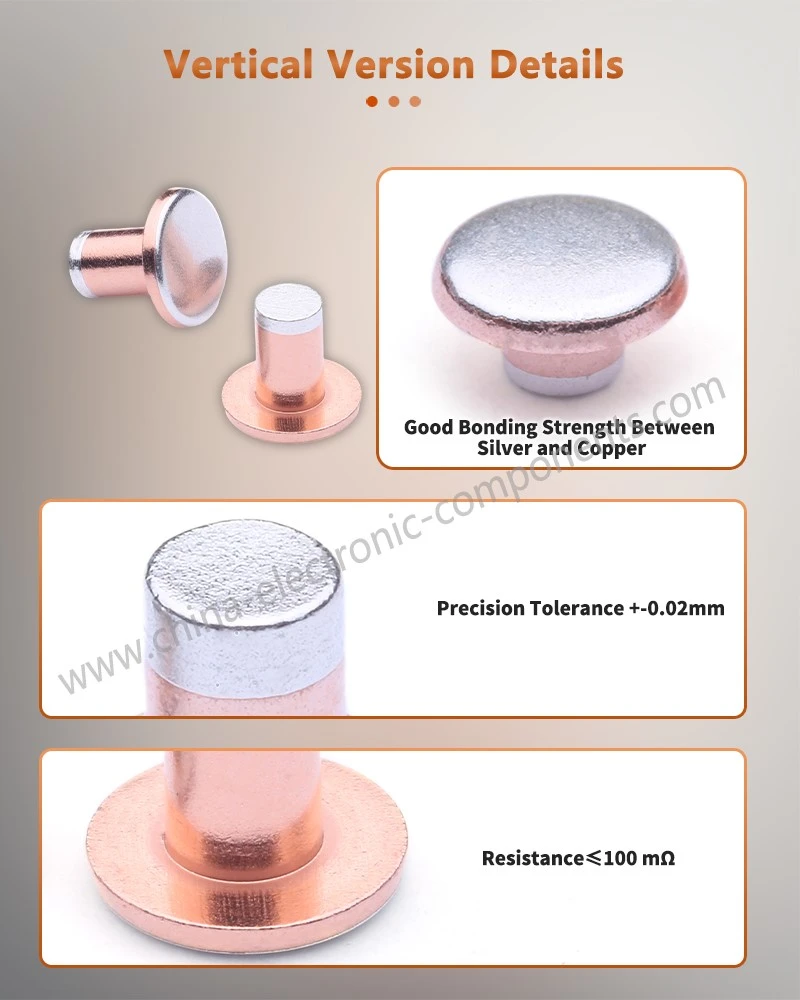

Контактный контакт из триметаллического серебра для демонстрации деталей переключателя: инженерное мастерство-класса, отраженное в деталях
Микроскопический вид головки и хвостовика
Под металлографическим микроскопом слой серебряного сплава на головке обнаруживает плотную, не-пористую структуру. Он образует гладкую, непрерывную металлургическую связь,-свободную от оксидных включений и однородную по толщине-с центральной бескислородной-медной сердцевиной.
Отделка внешней поверхности
Внешняя поверхность хвостовика заклепки подвергается точной волочению и полировке, что приводит к чрезвычайно низкой шероховатости; это обеспечивает плавную установку в отверстие контактной пружины без образования медного мусора, который может загрязнить внутреннюю полость реле.
Снятие фасок и переходы скруглений
Переход с идеальным радиусом (угол R-) используется там, где изогнутая головка соединяется с цилиндрическим хвостовиком, что устраняет концентрацию напряжений и предотвращает распространение микро-трещин, вызванных высоко-дуговой дугой или механическим ударом.
Ключевые сценарии применения и отраслевые решения для триметаллических контактных заклепок для электроники
Реле промышленного управления
Платы управления автоматизированными производственными линиями и реле модулей вывода ПЛК.
Автомобильная электроника и силовые реле
Автомобильные реле стартера и переключения; внутренние переключатели резерва для зарядных устройств транспортных средств на новых источниках энергии.
Умный дом и учет электроэнергии
Размыкающие-автоматические переключатели для интеллектуальных счетчиков; умные розетки и термостаты с высокой-нагрузкой.
Аэрокосмическое и энергетическое оборудование защиты
Прецизионные переключатели передачи сигнала для цепей, требующих двунаправленной коммутации, со строгими ограничениями по размеру.
Часто задаваемые вопросы
Значительно ли снижаются характеристики электрических контактов для реле из триметаллического серебра по сравнению с цельными серебряными контактами?
-
При условии надлежащего контроля толщины слоя серебра и межфазного соединения критическая контактная поверхность остается состоящей из серебряного сплава; таким образом, характеристики электрических контактов соответствуют требованиям переключения большинства промышленных реле, при этом значительно снижая расход серебра.
Как обеспечивается, что серебряный слой не отслоится и не отслоится во время клепки или длительной-эксплуатации?
-
Специализированный композитный процесс обеспечивает прочную связь между границами раздела серебра и меди. Кроме того, во время формовки строго контролируются деформация и напряжение, а целостность серебряного слоя обеспечивается заводским контролем.
Для каких релейных применений в первую очередь подходят эти продукты?
-
Они особенно хорошо-подходят для применений с подвижными контактами, требующих двунаправленного переключения,-таких как реле переключения промышленного управления и компоненты управления переключением-поскольку конструкция с двусторонним-серебряным слоем идеально соответствует требованиям к двунаправленным контактам.
Поддерживается ли настройка толщины слоя серебра или состава сплава?
-
Да; В пределах наших производственных возможностей мы можем скорректировать толщину слоя серебра и состав сплава в соответствии с требованиями заказчика в отношении электрического срока службы, контактного сопротивления и стоимости.
Почему мало отечественных производителей, способных стабильно выпускать качественные-три-контакты из триметаллических композитов?
-
Основные проблемы заключаются в контроле прочности связи на границе раздела серебро-медь и сохранении целостности слоя серебра во время формования. Окно процесса узкое, а требования строгие, что требует долгосрочного-технического опыта и надежных возможностей управления процессом.
связаться с нами
Если вы разрабатываете реле, контакторы или компоненты электрического управления, мы можем предоставить профессиональныеТройные металлические композитные металлические электрические контактырешения, адаптированные к вашим структурным проектам и требованиям к производительности, используя наши проверенные производственные процессы и возможности инженерной поддержки, чтобы помочь повысить надежность вашей продукции.
