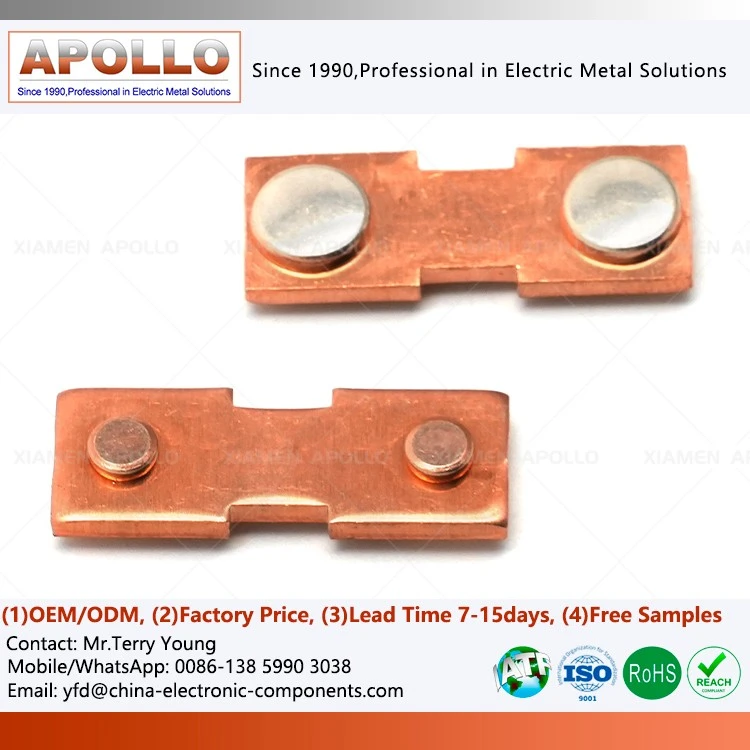

Медная штамповка с приклепанными серебряными контактами
Описание продукции
Медная штамповка с заклепанными серебряными контактами — это компоненты электрического соединения, образованные путем объединения штампованных проводящих структур на основе меди-с электрическими контактами на основе серебра-в процессе клепки. В основном они используются в релейных, стационарных и подвижных контактных узлах, а также в электрических модулях управления низкого-/среднего-напряжения.
Производственный процесс
Резка сырья
В сборе медных контактов с заклепками из электрического серебра используется стандартный спиральный медный материал, который точно нарезается по длине с помощью сервоподатчика, что обеспечивает соответствие стандартам размеров входящего основного материала.
01
Прецизионная штамповка
Высокоскоростные-прецизионные штамповочные машины в сочетании с твердосплавными формами завершают комплексную штамповку внешнего контура, ступенчатых канавок и позиционирующих отверстий за один проход.
02
В-ставках на кости
Вставка серебряных контактов, точное выравнивание, а также-прессование и клепка выполняются внутри штамповочной матрицы одновременно, обеспечивая как штамповку, так и контактную клепку за одну операцию.
03
Снятие стресса и выравнивание
После штамповки и клепки выполняется низкотемпературная-снятие напряжения и процесс выравнивания для устранения остаточных внутренних напряжений, возникающих во время штамповки и клепки, а также для исправления плоскостности узлов электрических заклепочных контактных узлов-.
04
Обработка защиты поверхности
При необходимости выполняется пассивация меди и никелирование для предотвращения ржавчины. Очистка и сушка удаляют технологическое масло и загрязнения с заклепочных компонентов электрического соединения.
05
Разборка структуры продукта
Медный штампованный носитель
Опираясь на опытные специалисты в области электротехники... Rivet Connection Solutions создает общую проводящую архитектуру, выступая в качестве основного проводящего пути и выполняя двойные функции: проводимости высоких-токов и структурного монтажа.
Заклепанные контактные точки из серебряного сплава
Опираясь на интегрированную композитную структуру встроенных заклепочных электрических контактов, они служат рабочей поверхностью электрического контакта, непосредственно участвуя в процессе переключения цепи.
Клепаный интерфейс соединения
Соединение металлургического-класса между серебряными контактами и медным носителем достигается за счет физической холодной экструзии. Прецизионные штампованные клепаные контактные узлы не имеют промежуточного клеевого слоя.
Случаи промышленного применения
Реле высокого-постоянного тока для транспортных средств на новых источниках энергии
В реле высокого-постоянного тока между аккумуляторной батареей и контроллером двигателя электромобилей заклепанные электрические соединительные компоненты служат основным компонентом для переключения основного тока, пропуская сотни ампер постоянного тока и тысячи ампер тока короткого-замыкания.
01
Силовые модули фотоэлектрических инверторов
В переключателях на стороне постоянного тока- цепных и централизованных фотоэлектрических инверторов сборки с подвижными контактами с заклепками на-матрице служат контактными блоками для байпасных переключателей или разъединителей, требующих стабильной работы в широком диапазоне температур наружного воздуха и в условиях дуги постоянного тока.
02
Двунаправленный преобразователь для систем хранения энергии
В АСУ электрохимических систем накопления энергии этот компонент используется в цепи пред-заряда, главном контакторе и защитном выключателе. Частые циклы зарядки-разрядки систем хранения энергии требуют контактных компонентов с длительным электрическим сроком службы и низкими характеристиками дрейфа контактного сопротивления.
03
Промышленное силовое электронное оборудование
В цепях управления питанием преобразователей частоты, источников бесперебойного питания и сварочных аппаратов прецизионные штампованные клепаные контактные сборки служат опорными компонентами для IGBT-модулей или тиристорных триггерных цепей, обеспечивая надежную передачу управляющих сигналов.
04
связаться с нами
В качестве основного компонента электрических соединений в новых энергетических и силовых электронных системах нашиМедная штамповка с приклепанными серебряными контактамибыли проверены и массово-выпускаются многочисленными ведущими заказчиками отрасли. Независимо от того, разрабатываете ли вы высоковольтные-реле постоянного тока следующего-поколения, силовые модули преобразователей накопления энергии или фотоэлектрические инверторы, наша команда инженеров может предоставить полную-техническую поддержку процесса на основе архитектуры вашей системы и электрических параметров, от выбора материалов и проектирования конструкции до проверки процесса.
